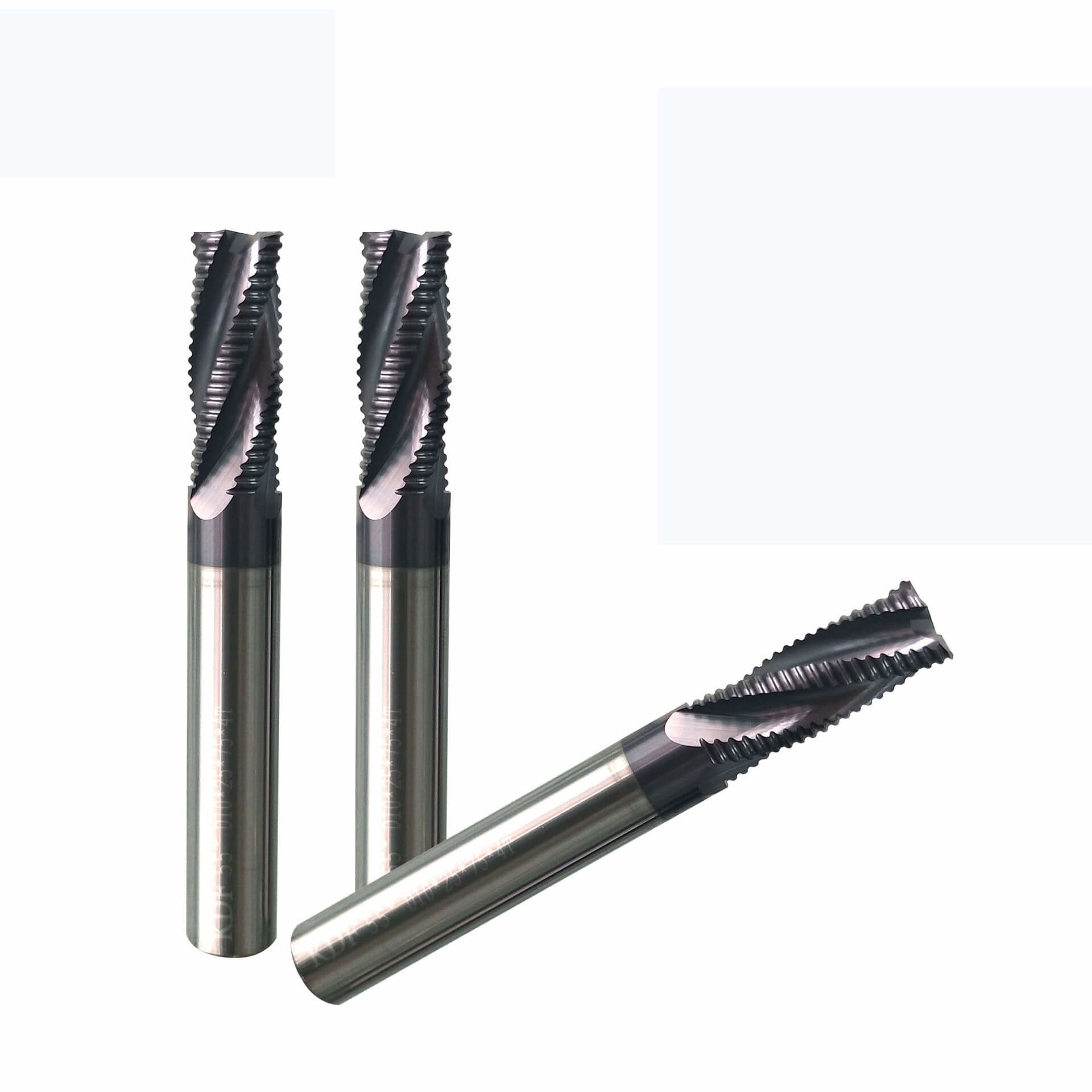

212mm van het de Ruwe bewerkingsbeëindigen van het 4 Fluitencarbide van het de Molen Vastgesteld Wolfram van het het Staalmalen de Snijdershulpmiddel
molen van het 4 fluiten de Vlakke Beëindigen
HRC-keus: HRC38-45, HRC45-50, HRC55-58, HRC60-62, HRC65-70
Deklaagkeus: AITiN, AICrSiN, AITiCrSIN, TiSiN, naco-BLAUW
Te snijden materialen: origineel staal, gietijzer, Aluminium, koper, grafiet, plastieken,
Het titanium, legering, verhardt staal, roestvrij staal, HSS enz.
Beschrijving:
staal met de ruwe snijder van het huidmalen, het nieuwe 12 u-materiaal, bronsdeklaag, het malensnijder van het wolframstaal voor malenmachine.
Specificatie:
Model |
D10x25x10x75
D8x20x8x60
D6x15x6x50
D4x10x4x50
|
Spiraalvormige hoek | 35 ° |
Hardheid | 55 ° |
Reeks | het malensnijder van de staal ruwe huid |
Materiaal | Hard Legeringsstaal |
Aantal groeven | 4 |
Deklaag | Met een laag bedekt AlTiN Nano |
Grootte:
Type | Fluiten | Steeldiameter (mm) | Fluitlengte (mm) | Fluitdiameter (mm) | Lengte over alles (mm) |
D4x10x4x50
|
4 | 4 | 10 | 4 | 50 |
D6x15x6x50 | 4 | 6 | 15 | 6 | 50 |
D8x20x8x60
|
4 | 8 | 20 | 8 | 60 |
D10x25x10x75
|
4 | 10 | 25 | 10 | 75 |
Het blad van de Moresgrootte:
Codeer Nr.
|
Diamter D |
Scherpe lengte l |
Totale lengte L |
Steel D |
Fluiten Z |
2GW4-01002050 | 1 | 3 | 50 | 4 | 2 |
2GW4-01504050 | 1.5 | 4 | 50 | 4 | 2 |
2GW4-02050500 | 2 | 5 | 50 | 4 | 2 |
2GW4-02507050 | 2.5 | 7 | 50 | 4 | 2 |
2GW4-03008050 | 3 | 8 | 50 | 4 | 2 |
2GW4-04010050 | 4 | 10 | 50 | 4 | 2 |
2GW4-04015075 | 4 | 15 | 75 | 4 | 2 |
2GW4-04020100 | 4 | 20 | 100 | 4 | 2 |
2GW4-05012050 | 5 | 13 | 50 | 6 | 2 |
2GW4-06015050 | 6 | 15 | 50 | 6 | 2 |
2GW4-06020075 | 6 | 20 | 75 | 6 | 2 |
2GW4-06020100 | 6 | 30 | 100 | 6 | 2 |
2GW4-06020060 | 8 | 20 | 60 | 8 | 2 |
2GW4-08025075 | 8 | 25 | 75 | 8 | 2 |
2GW4-08025100 | 8 | 35 | 100 | 8 | 2 |
2GW4-010025075 | 10 | 25 | 75 | 10 | 2 |
2GW4-010040100 | 10 | 40 | 100 | 10 | 2 |
2GW4-012020075 | 12 | 30 | 75 | 12 | 2 |
2GW4-012040100 | 12 | 40 | 100 | 12 | 2 |
2GW4-014020080 | 14 | 30 | 80 | 14 | 2 |
2GW4-014100100 | 14 | 30 | 100 | 14 | 2 |
2GW4-016040100 | 16 | 40 | 100 | 16 | 2 |
2GW4-018040100 | 18 | 40 | 100 | 18 | 2 |
2GW4-020040100 | 20 | 40 | 100 | 20 | 2 |
2GW4-06040150 | 6 | 40 | 150 | 6 | 2 |
2GW4-08050150 | 8 | 50 | 150 | 8 | 2 |
2GW4-010050150 | 10 | 50 | 150 | 10 | 2 |
2GW4-012050150 | 12 | 50 | 150 | 12 | 2 |
2GW4-014060150 | 14 | 60 | 150 | 14 | 2 |
2GW4-016060150 | 16 | 60 | 150 | 16 | 2 |
2GW4-018060150 | 18 | 60 | 150 | 18 | 2 |
2GW4-020060150 | 20 | 60 | 150 | 20 | 2 |
